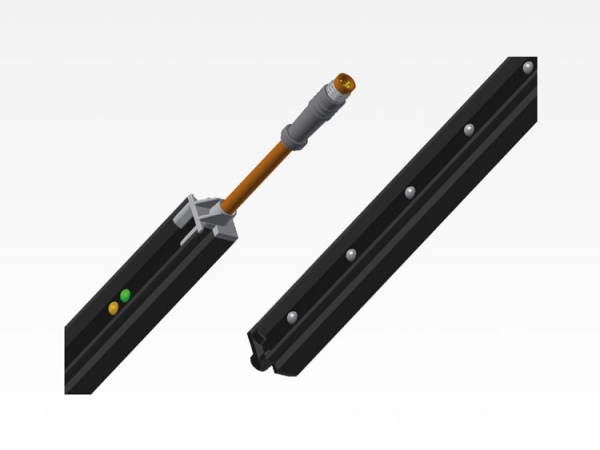

Witt Sicherheitslichtgitter LIGI

Produktinformationen

Keine Schließkräfte, schmales Alugehäuse, wahlweise OSE-Signal-Ausgang oder PNP-Ausgang, das LIGI Sicherheitslichtgitter hat die EG-Baumusterprüfung beim TÜV Nord nach den normativen Anforderungen.

Normgerechter Öffnungswinkel

Das LIGI erfüllt die gesamten Anforderungen der EN 12978, somit auch den in Kapitel 4.3.3 geforderten Öffnungswinkel von max. ±5° beim Sender und Empfänger.

Erweiterte Anforderungen
Durch den TÜV wurde ein Gefährdungsszenario aufgezeigt, welches durch das Lichtgitter sicher erkannt werden sollte. Bei einer Restöffnung von etwas über 50mm wird das Tor gestoppt. Wenn in dieser Position der Prüfkörper B (Ø 50mm) jetzt in das verbleibende Schutzfeld eindringt, muss das Lichtgitter dies als Hindernis erkennen.
Ferner hat der Erfahrungsaustauschkreis automatische Tür- und Torsysteme (EK TuT), der am 29.10.2013 in Nürnberg stattfand, eine weitere sicherheitsgerichtete Anregung zur Applikation Lichtgitter als Schutzeinrichtung an Toranlagen dahingehend gegeben, den normativen Bereich zum Erkennen des Prüfkörpers B (Ø 50mm) von 300mm auf 500mm über Boden zu erhöhen. Die erweiterten Anforderungen werden vom LIGI erfüllt.

Intelligente Funktionen – einfache Montage
Der aus sicherheitsrelevanten Gründen geforderte Öffnungswinkel von ±5° stellt bei der Montage des LIGI kein Problem dar. Hierfür stehen mechanisch einstellbare Justageklemmen zur Verfügung und ein softwaretechnischer Justagemodus bereit. In diesem Modus wird die Empfangsstärke des optischen Signals an eine Anzeige-LED durch sich ändernde Blinkfrequenz angezeigt. Das höchste Empfangssignal und damit verbunden, die perfekte Ausrichtung von Sender und Empfänger zueinander ist erreicht, wenn die Blinkfrequenz der Diode am höchsten ist. Danach die Justageklemme festziehen und somit sind die Einstellarbeiten beendet.

Höchste Betriebssicherheit
Die mechanische Ausführung des LIGI ist entsprechend den anspruchsvollen Umweltanforderungen an Toranlagen mit dem vollvergossen Aluminiumprofil und dem hochwertigen Steckverbinder robust ausgeführt. Das LIGI ist gegenüber Fremdlicht extrem unempfindlich, so dass auch direkte Sonneneinstrahlung die Funktion nicht einschränkt. Auch gegenüber EMV-Störungen, wie sie z.B. bei Torantrieben mit Frequenzumrichter im niederfrequenten Bereich auftreten können, ist das LIGI störfest.

Variantenvielfalt in jeder Hinsicht
Das Lieferprogramm besticht durch eine große Variantenvielfalt. Es stehen verschiedene Kombination von Schutzfeldhöhe, Strahlgeometrie, Halbleiterausgangsvarianten oder dem OSE-Ausgang für den direkten Anschluss an den Schließkanteneingang der meisten Torsteuerungen zur Verfügung.

Nachrüstung älterer Toranlage/ Einhaltung der ASR A 1.7
Das Sicherheitslichtgitter eignet sich perfekt zur Um- oder Nachrüstung von Toranlagen, die nicht die geforderten maximalen Schließkräfte einhalten können.

Sonderausführung für geringe Torhöhen
Für Torhöhen, bei denen das LIGI nicht mehr komplett montiert werden kann, wie z.B. bei Tiefgaragen (Überwachung auch im Sturzbereich), bietet die Witt Sensoric GmbH eine Variante mit abgesetzter Elektronik an. Damit kann die gesamte Torhöhe, auch wenn sie unter 2500mm ist, ohne Schutzfeldlücke überwacht werden.

Merkmale Torlichtgitter LIGI

  • EG-Baumuster geprüft vom TÜV Nord
  • normkonformer Öffnungswinkel von ±5°
  • erfüllt sicherheitsrelevante Vorschläge der Prüfinstitute
  • direkter Einbau in die Torlaufebene möglich
  • justierbare Montageklemmen, elektronische Ausrichtanzeige für einfache und perfekte Ausrichtung
  • servicefreundlich durch Status- und Diagnoseanzeigen
  • bis 10m Torbreiten problemlos einsetzbar
  • wahlweise kompatible OSE-Schnittstelle oder PNP-Ausgang (NPN auf Anfrage)
  • direkter Anschluss an fast allen Torsteuerungen möglich
  • große Variantenvielfalt, auch für niedrige Toranlagen
  • hohe Schutzart IP67, voll vergossen
  • kleine Bauform von nur 16x16mm

Technische Daten:

  • SH: 2555mm
  • Betriebsspannung: 10...30 VDC
  • Torbreite: 1,6...10m
  • Ausgang: OSE-Signal ODER PNP-Signal/Testeingang
  • Anzeigen: Sender LED grün/gelb - Empfänger LED grün/rot
  • Anschluss: schraubbar, M8 4-polig
  • Schutzart: IP67, voll vergossen

 Lieferumfang:

  • Sender und Empfänger, inkl. Anschlusskabel S34G/5m und S34G/15m
  • Justageklemme LIGI-JK 10 im 10er Pack
