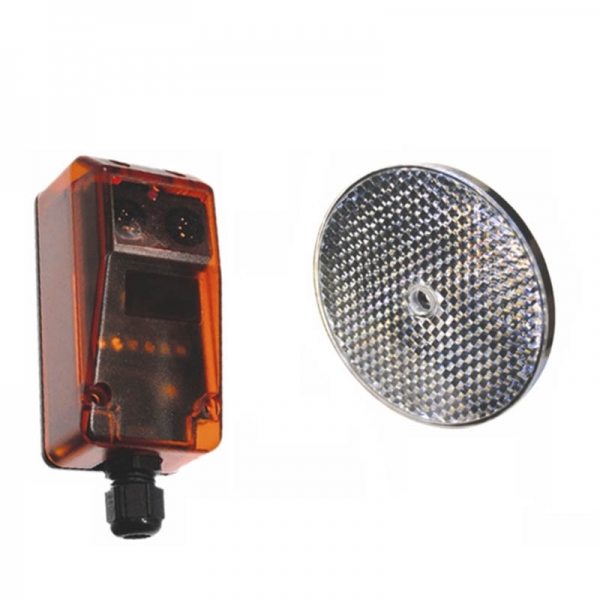

WTS Reflektions-Lichtschranke LS-5-AP-TR Sender/ Empfänger mit Reflektor

Die Reflexionslichtschranke wurde speziell für Toranlagen entwickelt und bietet für diesen Einsatzfall die optimale Lösung.

Highlights:

• Polfilter: Erkennt auch „glänzende“ Gegenstände zwischen Lichtschranke und Reflektor sicher.
• Große Endreichweiten: Bieten Reserven gegen Verschmutzung, Regen, Schnee und Nebel.
• Optionale Kabeleinführung: In dem Gehäuse sind zwei Durchgänge vorgeprägt und können durch Ausbrechen genutzt werden. Der Leitungseintritt kann von unten oder von hinten erfolgen.
• Fremdlichtunempfindlich: Die Lichtschranke lässt sich durch Fremdlicht oder Sonneneinstrahlung in der Funktion nicht beeinträchtigen.
• Hohe Schutzart: Das hermetisch geschlossene Gehäuse ist für den Außeneinsatz geeignet.
• Relaisausgang: potentialfreier Wechsler-Kontakt
• Verpolsicher: Die Lichtschranke ist vor Verpolung der Betriebsspannung geschützt.
• Klemmraum: Die RP20/RP25 verfügt über einen großen Klemmraum. Die Schraubklemme kann zum einfachen Anschluss auch abgezogen werden.
• Justageschrauben: Die Lichtschranke kann auch bei fest montiertem Gehäuse mit Hilfe von 3 Justageschrauben auf den Reflektor ausgerichtet werden.
• Verschmutzungsanzeige: Sollte die Lichtschranke langsam verschmutzen, dann fängt die rote LED an zu blinken, bevor es zu einem Ausfall der Lichtschranke kommt.
• Einrichtanzeige: Anzeige-LED blinkt rot, wenn die Lichtschranke nicht optimal auf den Reflektor ausgerichtet ist. Ausrichtung OK = LED leuchtet grün Die Reflexionslichtschranke RP25 wurde speziell für Toranlagen entwickelt und bietet für diesen Einsatzfall die optimale Lösung.

Technische Daten:

• Betriebsspannung RP25 10...40VDC o. 24VAC ±25%
• Betriebsspannung RP20 15...36VDC, verpolsicher
• Betriebsbereit <100ms nach UB an Stromaufnahme max. 30mA/24V Lichtart rot, 680nm gepulst, polarisiert
• Öffnungswinkel ca. 1,5° Vollwinkel
• Ausgang Relais, Wechslerkontakt
• Schaltleistung min. 1mA/min. 5VDC max. 0,6A/50VAC max. 0,5A/48VDC (ohmsche Last)
• Ansprechzeit <10ms, Erkennen der Lichtstrahlunterbrechung
• Relaisverzögerung 100ms, wenn Lichtstrahl wieder frei ist, zieht das Relais mit 100ms Verzögerung an Schaltungsart Hellschaltung, d. h. Relais ist angezogen, wenn der Lichtstrahl frei ist
• Reichweiten RD82 SW4 0,5...12m R100/100 0,5...15m R30/60 0,5...8m
• Anzeigen Duo-LED rot/grün
• Lichtstrahl unterbrochen = leuchtet rot
• Lichtstrahl frei, kritische Funktionsres. = blinkt rot mit 4Hz
• Lichtstrahl frei, hohe Funktionsreserve = leuchtet grün
• Zusatzfunktion Testeingang (bei 0V an der Klemme 1 schaltet der Sender ab)
• Anschlussart Schraubklemme max. 1,5mm²
• Gehäusematerial Unterteil: ABS-GF15% Oberteil: PMMA, rot
• Schutzart IP67 nach EN60529
• Betriebstemperatur -25...60°C
• Lagertemperatur -35...80°C
• Gewicht ca. 60g
• Maße 86x44x39mm³ (LxBxH)

Lieferumfang

• Lichtschrankranke mit Haltewinkel und Reflektor und Befestigungsmaterial
