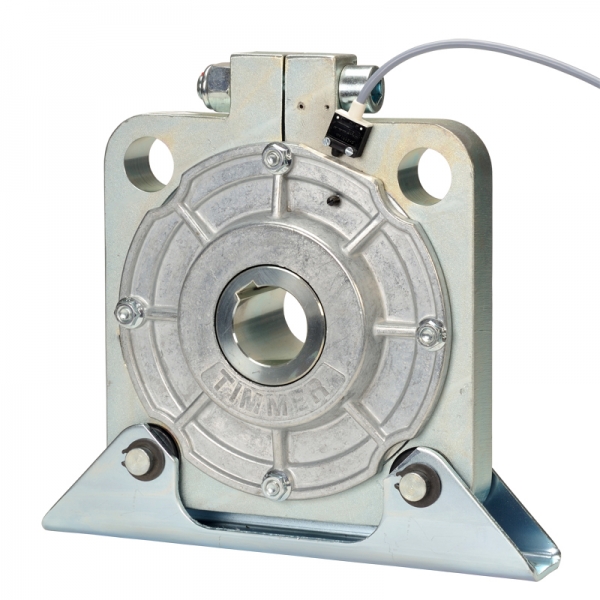

Timmer Abrollsicherung TA-4-RD Bohrung 50mm

Abrollsicherung mit eingebauter Dämpfung für Rollladen, extrem schmale Baubreite. Durch Doppelfangkammer für Links- und Rechtseinbau geeignet.

Die Fangvorrichtung oder Abrollsicherung ist eine mechanische Sicherheitsvorrichtung zur Sicherung von Garagenrolltore und Rollladenpanzer. Die Abrollsicherung verhindert bei einem Defekt das der Panzer ungebremst abrollt oder herunterfällt. Beim Überschreiten der normalen Betriebsdrehzahl bremst die Abrollsicherung automatisch die Drehung der Welle bzw. wird komplett blockiert. Gleichzeitig erfolgt durch den eingebauten Sicherheitsschalter die Unterbrechung der Spannungsversorgung des Antriebsmotors. Die Abrollsicherung wird anstelle des Wellenlagers montiert und dient somit gleichzeitig als Lager für die Aufnahme des Wellenbolzens.

Bei der Auswahl der Abrollsicherung ist dabei zu beachten, dass das Drehmoment des zu installierenden Motors kleiner ist, als das max. zulässige Drehmoment der Abrollsicherung.

Minimaler Fallweg · Korossionsgeschützt · Stehlager-Abmessungen · Wartungs- und verschweißarm · Lagerung in Dämpfungselementen · Automatische Entriegelung bei Rücklauf

Montage Varianten:

• Montage als Stehlager
• Montage mit Einschweißwelle und Einschweißring
• Montage in Blendkappensystem

Technische Daten:

• Max. Drehmoment: 1063 Nm
• Max. Fangmoment: 4092 Nm
• Max. Betriebsdrehzahl: 18 min -1
• Anzugsmoment der Spannschraube: 80 Nm
• Schalter 122: 760mm Kabel, IP 65, 230 Volt
• Prüf-Nr.: TorFV 5/077
• Bohrung: Ø 50mm
• Gewicht: 23kg

Lieferumfang:

• 1x Timmer Abrollsicherung TA-4-RD Bohrung 40mm/50mm
