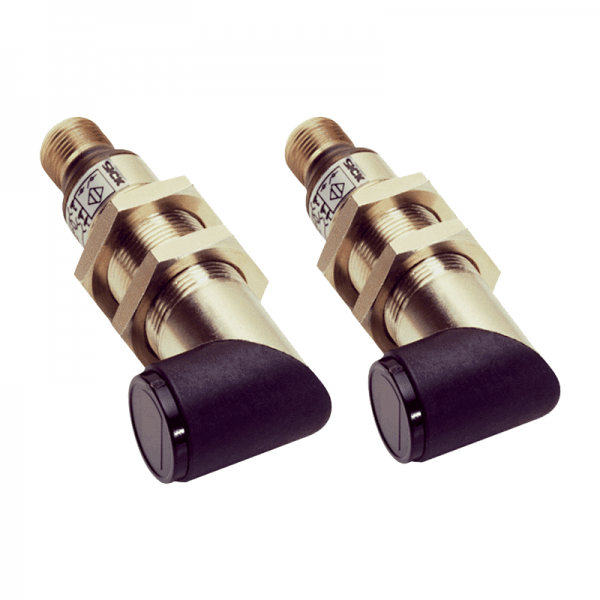

Sick Lichtschranke VS-VE18-4N3340

• Zylindrische photoelektrische Sensoren im M18-Standardgehäuse
• Einfache standardisierte Bauform sorgt für einfache Montage, Justage und Austausch
• Günstige Lösung für Standardanwendungen im Bereich der Lager- und Fördertechnik und in der Verpackungsindustrie

Merkmale:

• Sensor-/ Detektionsprinzip: Einweg-Lichtschranke

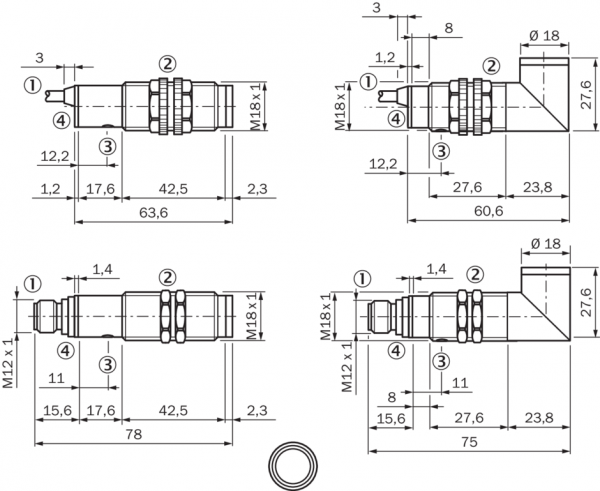

• Gehäuseform (Lichtaustritt): Zylindrisch
• Gehäuselänge: 75 mm
• Gewindedurchmesser (Gehäuse): M18 x 1
• Optische Achse: Radial
• Schaltabstand max.: 0 m ... 20 m
• Schaltabstand: 0 m ... 14 m
• Lichtart: Infrarotlicht
• Lichtsender: LED (Mittlere Lebensdauer: 100.000 h bei TU = +25 °C)
• Lichtfleckgröße (Entfernung): Ø 700 mm (14 m)
• Abstrahlwinkel: Ca. 2,8°
• Einstellung: Keine

Technische Daten:

• Typ: VS-VE18-4N3340
• Artikelnummer des Herstellers: 6013704
• Versorgungsspannung: 10 V DC ... 30 V DC 1)
• Restwelligkeit: ≤ 10 % 2)
• Stromaufnahme: 30 mA 3)
• Schaltausgang:  NPN 4)
• Schaltart: Hell-/dunkelschaltend 4)
• Schaltart wählbar: Wählbar, per L-/D-Steuerleitung
• Ausgangsstrom Imax: 100 mA
• Ansprechzeit: ≤ 2 ms 5)
• Schaltfrequenz: 250 Hz 6)
• Anschlussart: Stecker M12, 4-polig
• Schutzschaltungen: A 7), B 8), C 9), D 10)
• Schutzklasse: III
• Gewicht: 240 g
• Gehäusematerial: Metall, Messing, vernickelt
• Schutzart: IP67
• Testeingang Sender aus: TE nach 0 V
• Umgebungstemperatur Betrieb: –25 °C ... +70 °C
• UL-File-Nr.: NMFT2.E175606

1) Grenzwerte.
2) Darf Uv-Toleranzen nicht über- oder unterschreiten.
3) Ohne Last.
4) Steuerleitung offen: hellschaltend L.ON.
5) Signallaufzeit bei ohmscher Last.
6) Bei Hell-Dunkel-Verhältnis 1:1.
7) A = UV-Anschlüsse verpolsicher.
8) B = Ein- und Ausgänge verpolsicher.
9) C = Störimpulsunterdrückung.
10) D = Ausgänge überstrom- und kurzschlussfest.

Lieferumfang:

• 1x Sick Lichtschranke VS-VE18-4N3340
• 1x Montagematerial
• 1x Anleitung
