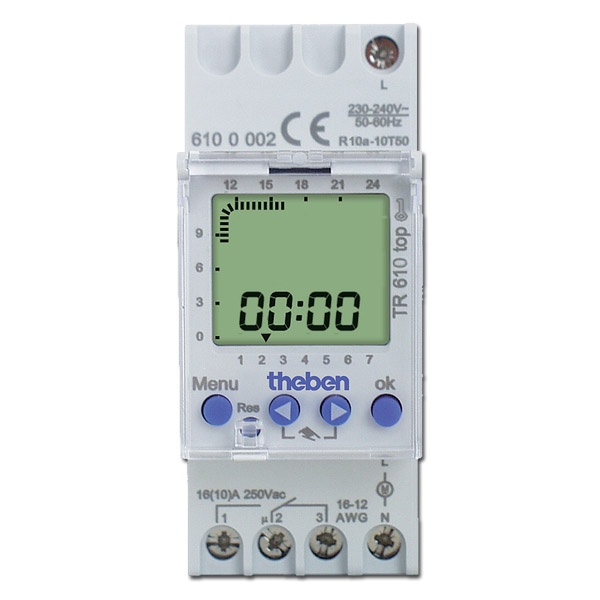

Digitale Zeitschaltuhr TR610 Top2
- Artikel-Nr.: 30104
Digitale Zeitschaltuhr mit Wochenprogramm
1 Kanal
DuoFix Federsteckklemmen
Für jeweils 2... mehr
"Digitale Zeitschaltuhr TR610 Top2"
- Digitale Zeitschaltuhr mit Wochenprogramm
- 1 Kanal
- DuoFix Federsteckklemmen
- Für jeweils 2 Leiter
- Draht oder Litze (mit oder ohne Aderendhülse)
- Drahtdurchmesser: 0,5 - 2,5 mm²
- Betätigungsknopf zum Lösen der Steckverbindung
- Textorientierte Bedienerführung im Display
- Datum und Uhrzeit voreingestellt
- volle Bedienbarkeit ohne Netzanschluss
- 56 Speicherplätze
- Schnittstelle für OBELISK top2 Speicherkarte (PC-Programmierung)
- 2. steckbares Schaltprogramm
- Kopieren von Programmen
- Programmsicherung
- 10 Jahre Gangreserve (Lithium-Batterie)
- Nulldurchgangsschaltung für relaisschonendes Schalten und hohe Lampenlasten (nicht bei 24 V Geräten)
- EIN-AUS Schaltzeiten
- Schaltungsvorwahl
- Dauerschaltung EIN/AUS
- Integrierter Betriebsstundenzähler
- Rückstellmöglichkeit
- Servicefunktion zur Überwachung von Wartungsintervallen
- Ferienprogramm
- Displaybeleuchtung (abschaltbar)
- PIN-Codierung
- Automatische Sommer-/Winterzeitumschaltung
- deaktivierbar
- Umschaltregeln für Europa, USA und weitere Länder sind bereits hinterlegt
- eigene Umschaltregel oder Umschaltung nach fixem Datum wählbar
Technische Daten
| Betriebsspannung | 230 – 240 V AC |
| Frequenz | 50 – 60 Hz |
| Breite | 2 TE |
| Montageart | DIN-Schiene |
| Kontaktart | Wechsler |
| Schaltausgang | Phasenunabhängig |
| Öffnungsweite | < 3 mm |
| Programm | Wochenprogramm |
| Programmfunktionen | EIN-AUS |
| Anzahl Kanäle | 1 |
| Anzahl Speicherplätze | 56 |
| Gangreserve | 10 Jahre |
| Schaltleistung bei 250 V AC, cos φ = 1 | 16 A |
| Schaltleistung bei 250 V AC, cos φ = 0,6 | 10 A |
| Glüh-/Halogenlampenlast 230 V | 2600 W |
| Kompaktleuchtstofflampen 230 V | 170 W |
| LED-Lampe < 2 W | 30 W |
| LED-Lampe 2-8 W | 100 W |
| LED-Lampe > 8 W | 120 W |
| Leuchtstofflampenlast (VVG) nicht kompensiert | 1000 VA |
| Leuchtstofflampenlast (VVG) reihenkompensiert | 1000 VA |
| Leuchtstofflampenlast (VVG) parallelkompensiert | 730 VA 80 µF |
| Schaltleistung min. | ca. 10 mA |
| Kürzeste Schaltzeit | 1 min |
| Ganggenauigkeit bei 25 °C | typisch ± 0,25 s/Tag (Quarz) |
| Zeitbasis | Quarz |
| Stand-by Leistung | ~0,8 W |
| Verlustleistung max. | 1,3 W |
| Speicherkarte im Lieferumfang | – |
| Prüfzeichen | VDE |
| Anschlussart | DuoFix-Steckklemmen |
| Anzeige | beleuchtete LCD-Anzeige mit Textzeile |
| Bedienelemente | 4 Tipptasten |
| Gehäuse- und Isolationsmaterial | Hochtemperaturbeständige, selbsterlöschende Thermoplaste |
| Schutzart | IP 20 |
| Schutzklasse | II nach EN 60 730-1 |
| Umgebungstemperatur | -30 °C … +55 °C |
Lieferumfang eine Schaltuhr für Hutschiene
