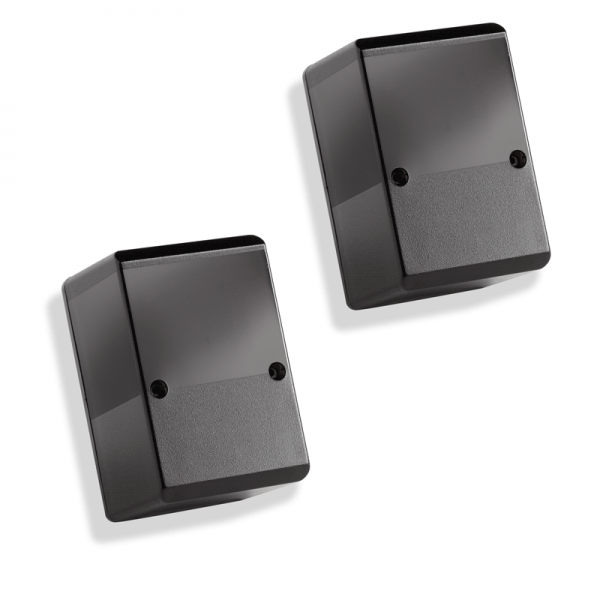

Cardin Lichtschrankenpaar CDR851

Cardin Lichtschrankenpaar CDR851
95,00 € *

inkl. MwSt. zzgl. Versandkosten

Lieferzeit ca. 1-3 Werktage

  • 39497
Cardin CDR851 Aufputz-Lichtschrankenpaar Infrarotlichtschranke mit einstellbarer Optik bis 60... mehr
Cardin Lichtschrankenpaar CDR851

Produktinformationen

Cardin CDR851 Aufputz-Lichtschrankenpaar Infrarotlichtschranke mit einstellbarer Optik bis 60 Meter Reichweite

Die modulierte Infrarotlichtschranke, bestehend aus einem Sender und einem Empfänger, stellt ein wirksames Sicherheitssystem zum Schutz von Durchgängen oder Flächen, bei denen automatische Türen oder Tore installiert werden sollen, dar. Das Gehäuse mit geringen Abmessungen und einem angenehmen Design beinhaltet neue technische Lösungen, die das System unter allen Arbeitsbedingungen äußerst zuverlässig und sicher machen. Die auf Selbstblockiergelenken montierte Optik ist sowohl horizontal zueiner Drehung von 90° als auch vertikal zu einer Drehung von +/–30° gegenüber der Standardposition fähig. Diese beiden Einstellungsmöglichkeiten ermöglichen auch Installationen mit auf verschiedenen Höhen positioniertem Sender und Empfänger. Steuerung: doppeltes Relais mit Austausch in Serie gemäß den geltenden Bestimmungen. Äußerst einfache Montage sowohl bei der Aufputzversion als auch bei der Unterputzversion. Die große Auswahl der zur Verfügung stehenden Versionen wird allen Anforderungen der Anlage gerecht.

Einsatzmöglichkeiten:

Die Infrarotlichtschranke stellt ein wirksames Sicherheitssystem zum Schutz von Durchgängen oder Flächen, bei denen automatische, ferngesteuerte Türen oder Tore installiert werden sollen, dar (Für Haus- und Industriegebrauch). Sie ist geeignet für Durchgänge mit einer maximalen Weite von höchstens 60 m. Die Verwendung und die Installation dieser Geräte muss unter der genauen Befolgung der vom Hersteller gegebenen Anweisungen und der geltenden Sicherheitsbestimmungen erfolgen. Der Hersteller kann nicht für eventuelle Schäden, die sich aus einem unsachgemäßen, falschen und unvernünftigen Gebrauch ergeben, verantwortlich gemacht werden.


Lieferumfang:

  • 1 Sender mit Kunststoffgehäuse
  • 1 Empfänger mit Kunststoffgehäuse
  • Schrauben

Technische Daten:

  • Infrarotstrahlen mittels Ga As Diode (Galliumarsenid) mit doppeltem Lichtsender und Dauermodulation bei 6,75 kHz für die CDR851A
  • Wellenlänge des Infrarotlichtstrahls: 950 nm.
  • Stromversorgung: 12-24V ac/dc.
  • Steuerung: Doppelrelais mit Austausch in Serie wie von der Norm (betreffend der Unfallschutzeinrichtung gegen die von Toren, Türen und motorisierte Toren verursachten Unfälle) gefordert.
  • Relais, höchste umschaltbare Leistung mit Ohmscher Belastung.
  • 28W in dc/60VA in ac max. Spannung 30V ac/dc
  • Reichweite max. 60 Meter
  • Schutzklasse IP55

Stromaufnahmen:

  • 12V ac/dc, 45 mA der Empfänger + 50 mA der Sender
  • 24V ac/dc, 50 mA der Empfänger + 58 mA der Sender
  • Betriebstemperatur: -10…+55 °C
  • Rotes Led zur Anzeige der Netzspannung im Sender.
  • Rotes Led (Lichtschranke nicht ausgerichtet oder Lichtstrahl unterbrochen) im Empfänger
  • Test Point (zur Feinzentrierung) im Empfänger
